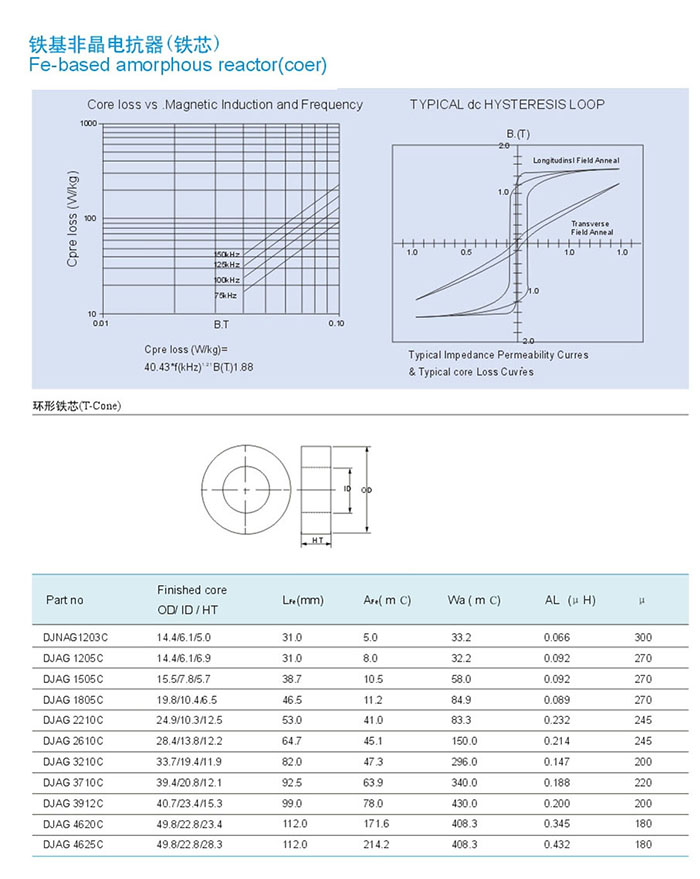

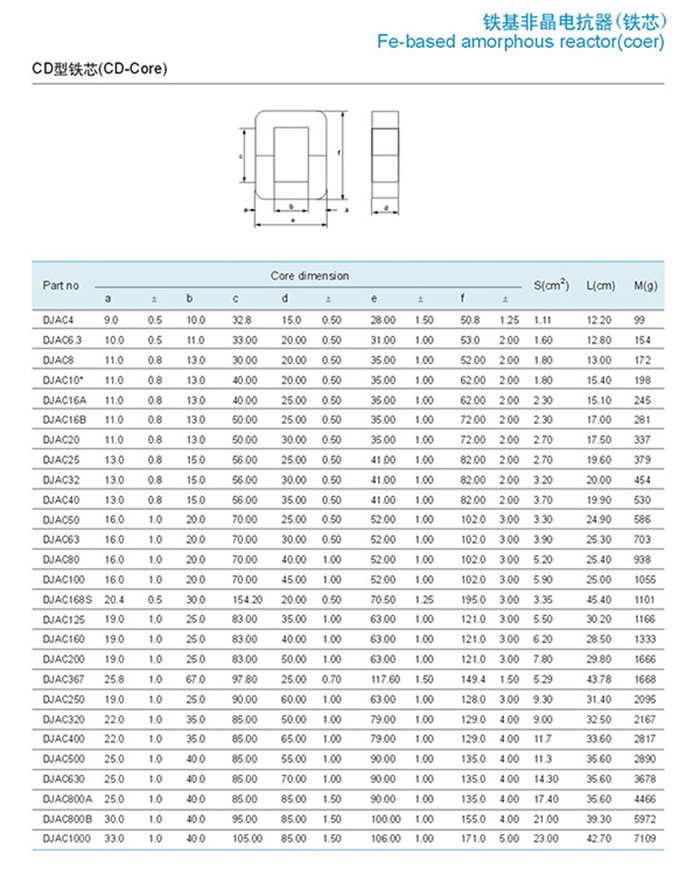

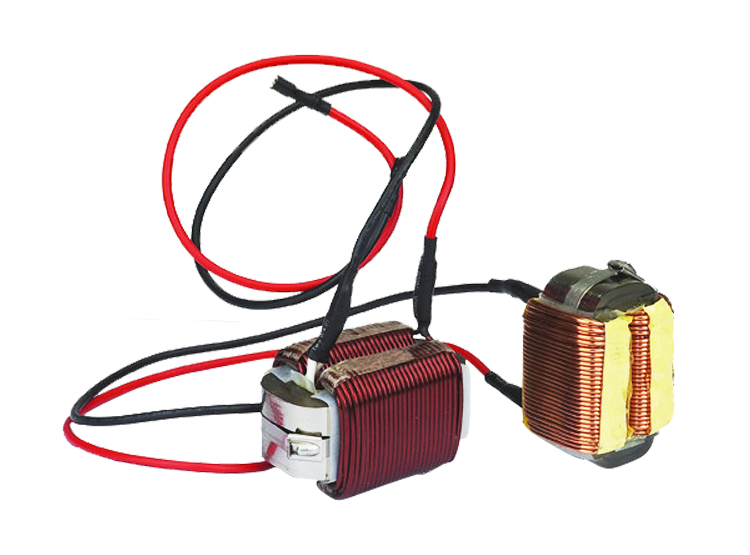

铁基非晶电抗器

简述

   电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称为电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

什么是晶体材料

    所谓晶态材料，是指材料内部的原子排列遵循一定的规律。反之，内部原子排列处于无规则状态，则为非晶态材料,一般的金属，其内部原子排列有序，都属于晶态材料。科学家发现，金属在熔化后，内部原子处于活跃状态。一但金属开始冷却，原子就会随着温度的下降，而慢慢地按照一定的晶态规律有序地排列起来，形成晶体。如果冷却过程很快，原子还来不及重新排列就被凝固住了，由此就产生了非晶态合金,制备非晶态合金采用的正是一种快速凝固的工艺。将处于熔融状态的高温钢水喷射到高速旋转的冷却辊上。钢水以每秒百万度的速度迅速冷却，仅用千分之一秒的时间就将1300℃的钢水降到200℃以下，形成非晶带材。

   非晶合金材料是 20 世纪 70 年代问世的一种新型合金材料，它采用国际先进的超急冷技术将液态金属以 1X106℃ /S 冷却速度直接冷却形成厚度 0.02 ～ 0.04mm 的固体薄带，得到原子排列组合上具有短程有序，长程无序特点的非晶合金组织，这种合金具有许多独特性能特点，如优异的磁性、耐蚀性、耐磨性、高硬度、高强度、高电阻率等。

目前，随着电子技术向高频、小型化方向发展，非晶超微晶软磁合金材料已制成各种各样磁性器件代替硅钢、铁氧体和坡莫合金等应用于电力工业、电子工业及电力电子技术领域，用作电流互感器、大功率开关电源、逆变电源和程控交换机电源的变压器、电抗器、滤波器、互感器及传感器等。虽然，目前，非晶合金变压器的价格约为同容量 9 型变压器的 1.3 ～ 1.5 倍，但由于空载损耗及负载损耗较 9 型变压器明显下降，因此，非晶合金变压器的总拥有成本（TOC）仍低于 9型变压器10%。
