在以往数千年中,人类所使用的金属或合金都是晶态结构的材料,其原子三维空间内作有序排列、形成周期性的点阵结构。
而非晶合金在从液态急速冷却时,因来不及结晶而在室温或低温保留液态原子无序排列的凝聚状态,其原子不再成长程有序、周期性和规则排列,而是出于一种长程无序排列状态。非晶合金材料的诞生也被称为是冶金材料学的一项革命。
这种非晶合金具有许多独特的性能,如优异的磁性、高的强度、硬度和高的电阻率等。这种新材料用于变压器铁芯具有高饱和磁感应强度、低矫顽力、低损耗(相当于硅钢片的1/3~1/5)、低激磁电流、良好的温度稳定性。
一、非晶合金铁芯的加工工艺
利用导磁性能突出的非晶合金,来用用作制造变压器的铁芯材料,最终能获得很低的损耗值。但材料本身的许多特性,也使得非晶合金铁芯在制造工艺上具有特殊性,主要体现在一下几个方面:
●剪切
非晶合金材料的硬度很高,用常规工具是难以剪切的,所以设计时应考虑减少剪切量。
●叠装
非晶合金单片厚度极薄,材料表面也不是很平坦,则铁心填充系数较低。
●固定成型
非晶合金对机械应力非常敏感,在制作工艺上还需要采取特殊紧固措施。
●磁场热处理
为了获得优良的低损耗特性,非晶合金铁芯必须经过磁场热处理,这个环节属于全部过程中的核心技术。

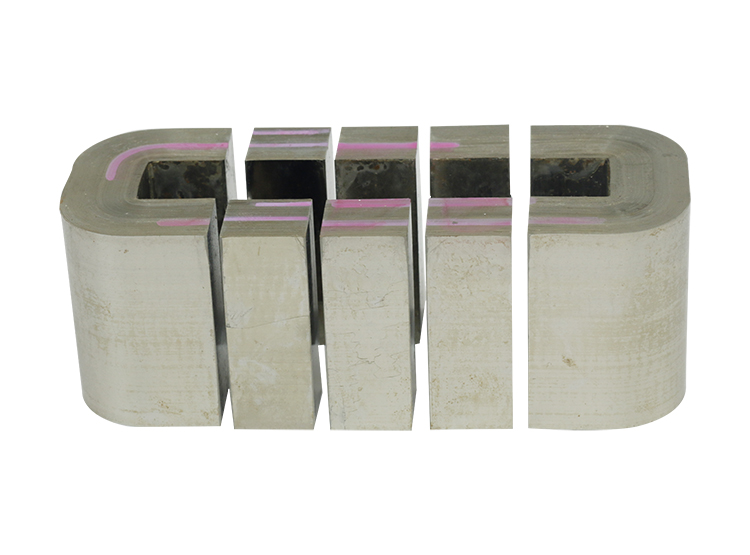

二、结构特点
●三相五柱非晶铁心适合制作Dyn11联结组别变压器。铁心的尺寸设计保留市场现有的非晶铁心物理尺寸,能满足顾客现有非晶合金变压器的装配技术、设备和能力要求。
●铁心的接头设计采用较先进的分布式堆叠结构,叠厚E尺寸比市场常用的非晶铁心至少小7%,有效缩小了变压器整体尺寸。
●铁心的励磁功率小,可明显降低变压器运行噪音。
