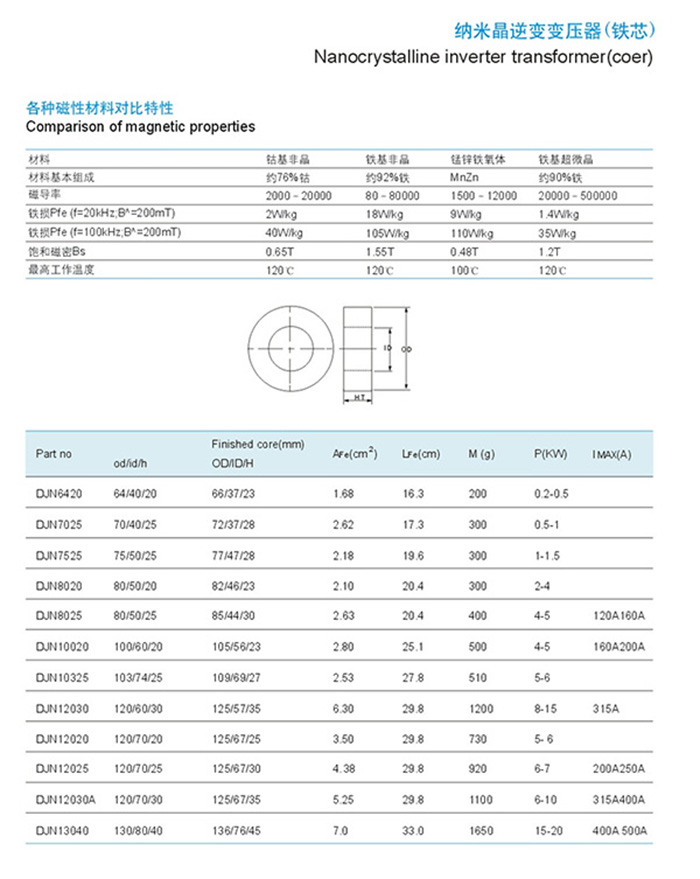

纳米晶逆变变压器

简述

      纳米晶材料具有优异的综合磁性能：高饱和磁感(1.2T)、高初始磁导率(8×104)、低Hc(0.32A/M), 高磁感下的高频损耗低(P0.5T/20kHz=30W/kg)，电阻率为80μΩ/cm，比坡莫合金(50-60μΩ/cm)高, 经纵向或横向磁场处理，可得到高Br(0.9)或低Br 值(1000Gs)。是目前市场上综合性能最好的材料，最佳频率范围：20kHz-50kHz。广泛应用于大功率开关电源、逆变电源、磁放大器、高频变压器、高频变换器、高频扼流圈铁芯、电流互感器铁芯、漏电保护开关、共模电感铁芯。

      纳米晶合金的磁导率、Hc值接近晶态高坡莫合金及钴基非晶，且饱和磁感Bs与中镍坡莫合金相当，热处理工艺简单，是一种理想的廉价高性能软磁材料;虽然纳米晶合金的Bs值低于铁基非晶和硅钢，但其在高磁感下的高频损耗远低于它们，并具有更好的耐蚀性和磁稳定性。纳米晶合金与铁氧体相比，在低于50kHz时，在具有更低损耗的基础上具有高2至3倍的工作磁感，磁芯体积可小一倍以上。

纳米晶共电感的作用

    电感对交流电是有阻碍作用的。在交流电频率一定的情况下，电感量越大，对交流电的阻碍能力越大，电感量越小，其阻碍能力越小。另，在电感量一定的情况下，交流电的频率越高，电感对交流电的阻碍能力也越大，频率越低，电感对交流电的阻碍能力越小。也就是说，电感有阻止交流电通过而让直流电通过的特性。

    理想中的电感是一个纯净的电感，它没有电容的成份可让交流电通过，也没有电阻可让直流电通过，也没有损耗，那么不论它的电感量大小，都可以完全阻止交流电的通过。

    但这样的电感是没有的。也正因为如此，电感才得到了应用。我们可以把电感用在整流电路中，因为，我们想要得到一个功率强大的直流电源，就必须利用整流电路把交流电变为我们需要的直流电。又因为整流出来的直流电并不是纯净的直流电，它含有很大的交流成份，这是我们不希望的，所以我们就可以把电感串接在整流电路中，整流出来的直流电经过电感以后，交流成份就大为减少了。而直流成分可以通过电感的电阻传到负责上去。

    由此可见，交流电通过电感以后，幅度变小了，幅度变小的那部分没到哪里去，只是被阻止了，也什么也变。

    由于成本的原因，电感不可能做的很大，所以电感对交流电的阻止能力也是有限的，从电感输出来的直流电还是有一些交流成份，对这一部分我们所不希望有的交流成份，我们可以在电感输出电路的后面再并接一个较大的电容，利用电容能隔断直流、通过交流的特性，就可以把我们不希望的交流成份滤除掉。

纳米晶优势

   纳米晶材料具有非常优秀的综合磁性能：高饱和磁感(1.2T)、高初始磁导率(8×104)、低Hc(0.32A/M), 高磁感下的高频损耗低(P0.5T/20kHz=30W/kg)，电阻率为80μΩ/cm，比坡莫合金(50-60μΩ/cm)高, 经纵向或横向磁场处理，可得到高Br(0.9)或低Br 值(1000Gs)。是目前市场上综合性能最好的材料;：，最佳频率范围：20kHz-50kHz。广使用在大功率开关电源、逆变电源、磁放大器、高频变压器、高频变换器、高频扼流圈铁芯、电流互感器铁芯、漏电保护开关、共模电感铁芯。

    纳米晶合金的磁导率、Hc值接近晶态高坡莫合金及钴基非晶，且饱和磁感Bs与中镍坡莫合金相当，热处理工艺简单，是一种理想的廉价高性能软磁材料;虽然纳米晶合金的Bs值低于铁基非晶和硅钢，但其在高磁感下的高频损耗远低于它们，并具有更好的耐蚀性和磁稳定性。纳米晶合金与铁氧体相比，在低于50kHz时，在具有更低损耗的基础上具有高2至3倍的工作磁感，磁芯体积可小一倍以上。

铁基纳米晶作用

    铁基纳米晶合金由铁、硅、硼和少量的铜、钼、铌等组成，其中铜和铌是获得纳米晶结构必不可少的元素。它们首先被制成非晶带材，然后经过适当退火，形成微晶和非晶的混合组织。这种材料虽然便宜，但磁性能极好，几乎能够和非晶合金中最好的钴基非晶合金相媲美，但是却不含有昂贵的钴，是工业和民用中高频变压器、互感器、电感的理想材料，也是坡莫合金和铁氧体的换代产品。
