简述
纳米晶材料具有优异的综合磁性能:高饱和磁感(1.2T)、高初始磁导率(8×104)、低Hc(0.32A/M), 高磁感下的高频损耗低(P0.5T/20kHz=30W/kg),电阻率为80μΩ/cm,比坡莫合金(50-60μΩ/cm)高, 经纵向或横向磁场处理,可得到高Br(0.9)或低Br 值(1000Gs)。是目前市场上综合性能最好的材料,最佳频率范围:20kHz-50kHz。广泛应用于大功率开关电源、逆变电源、磁放大器、高频变压器、高频变换器、高频扼流圈铁芯、电流互感器铁芯、漏电保护开关、共模电感铁芯。
纳米晶合金的磁导率、Hc值接近晶态高坡莫合金及钴基非晶,且饱和磁感Bs与中镍坡莫合金相当,热处理工艺简单,是一种理想的廉价高性能软磁材料;虽然纳米晶合金的Bs值低于铁基非晶和硅钢,但其在高磁感下的高频损耗远低于它们,并具有更好的耐蚀性和磁稳定性。纳米晶合金与铁氧体相比,在低于50kHz时,在具有更低损耗的基础上具有高2至3倍的工作磁感,磁芯体积可小一倍以上。
纳米晶共电感的作用
电感对交流电是有阻碍作用的。在交流电频率一定的情况下,电感量越大,对交流电的阻碍能力越大,电感量越小,其阻碍能力越小。另,在电感量一定的情况下,交流电的频率越高,电感对交流电的阻碍能力也越大,频率越低,电感对交流电的阻碍能力越小。也就是说,电感有阻止交流电通过而让直流电通过的特性。
理想中的电感是一个纯净的电感,它没有电容的成份可让交流电通过,也没有电阻可让直流电通过,也没有损耗,那么不论它的电感量大小,都可以完全阻止交流电的通过。
但这样的电感是没有的。也正因为如此,电感才得到了应用。我们可以把电感用在整流电路中,因为,我们想要得到一个功率强大的直流电源,就必须利用整流电路把交流电变为我们需要的直流电。又因为整流出来的直流电并不是纯净的直流电,它含有很大的交流成份,这是我们不希望的,所以我们就可以把电感串接在整流电路中,整流出来的直流电经过电感以后,交流成份就大为减少了。而直流成分可以通过电感的电阻传到负责上去。
由此可见,交流电通过电感以后,幅度变小了,幅度变小的那部分没到哪里去,只是被阻止了,也什么也变。
由于成本的原因,电感不可能做的很大,所以电感对交流电的阻止能力也是有限的,从电感输出来的直流电还是有一些交流成份,对这一部分我们所不希望有的交流成份,我们可以在电感输出电路的后面再并接一个较大的电容,利用电容能隔断直流、通过交流的特性,就可以把我们不希望的交流成份滤除掉。
纳米晶优势
纳米晶材料具有非常优秀的综合磁性能:高饱和磁感(1.2T)、高初始磁导率(8×104)、低Hc(0.32A/M), 高磁感下的高频损耗低(P0.5T/20kHz=30W/kg),电阻率为80μΩ/cm,比坡莫合金(50-60μΩ/cm)高, 经纵向或横向磁场处理,可得到高Br(0.9)或低Br 值(1000Gs)。是目前市场上综合性能最好的材料;:,最佳频率范围:20kHz-50kHz。广使用在大功率开关电源、逆变电源、磁放大器、高频变压器、高频变换器、高频扼流圈铁芯、电流互感器铁芯、漏电保护开关、共模电感铁芯。
纳米晶合金的磁导率、Hc值接近晶态高坡莫合金及钴基非晶,且饱和磁感Bs与中镍坡莫合金相当,热处理工艺简单,是一种理想的廉价高性能软磁材料;虽然纳米晶合金的Bs值低于铁基非晶和硅钢,但其在高磁感下的高频损耗远低于它们,并具有更好的耐蚀性和磁稳定性。纳米晶合金与铁氧体相比,在低于50kHz时,在具有更低损耗的基础上具有高2至3倍的工作磁感,磁芯体积可小一倍以上。

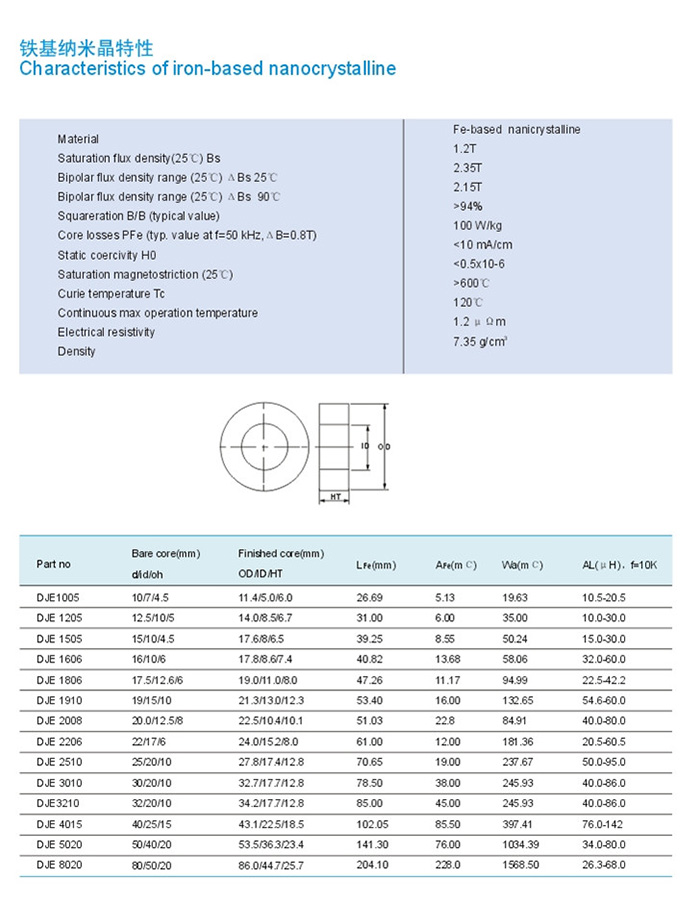

铁基纳米晶作用
铁基纳米晶合金由铁、硅、硼和少量的铜、钼、铌等组成,其中铜和铌是获得纳米晶结构必不可少的元素。它们首先被制成非晶带材,然后经过适当退火,形成微晶和非晶的混合组织。这种材料虽然便宜,但磁性能极好,几乎能够和非晶合金中最好的钴基非晶合金相媲美,但是却不含有昂贵的钴,是工业和民用中高频变压器、互感器、电感的理想材料,也是坡莫合金和铁氧体的换代产品。
