纳米晶共模电感(铁芯)

简述

      纳米晶材料具有优异的综合磁性能：高饱和磁感(1.2T)、高初始磁导率(8×104)、低Hc(0.32A/M), 高磁感下的高频损耗低(P0.5T/20kHz=30W/kg)，电阻率为80μΩ/cm，比坡莫合金(50-60μΩ/cm)高, 经纵向或横向磁场处理，可得到高Br(0.9)或低Br 值(1000Gs)。是目前市场上综合性能最好的材料，最佳频率范围：20kHz-50kHz。广泛应用于大功率开关电源、逆变电源、磁放大器、高频变压器、高频变换器、高频扼流圈铁芯、电流互感器铁芯、漏电保护开关、共模电感铁芯。

      纳米晶合金的磁导率、Hc值接近晶态高坡莫合金及钴基非晶，且饱和磁感Bs与中镍坡莫合金相当，热处理工艺简单，是一种理想的廉价高性能软磁材料;虽然纳米晶合金的Bs值低于铁基非晶和硅钢，但其在高磁感下的高频损耗远低于它们，并具有更好的耐蚀性和磁稳定性。纳米晶合金与铁氧体相比，在低于50kHz时，在具有更低损耗的基础上具有高2至3倍的工作磁感，磁芯体积可小一倍以上。

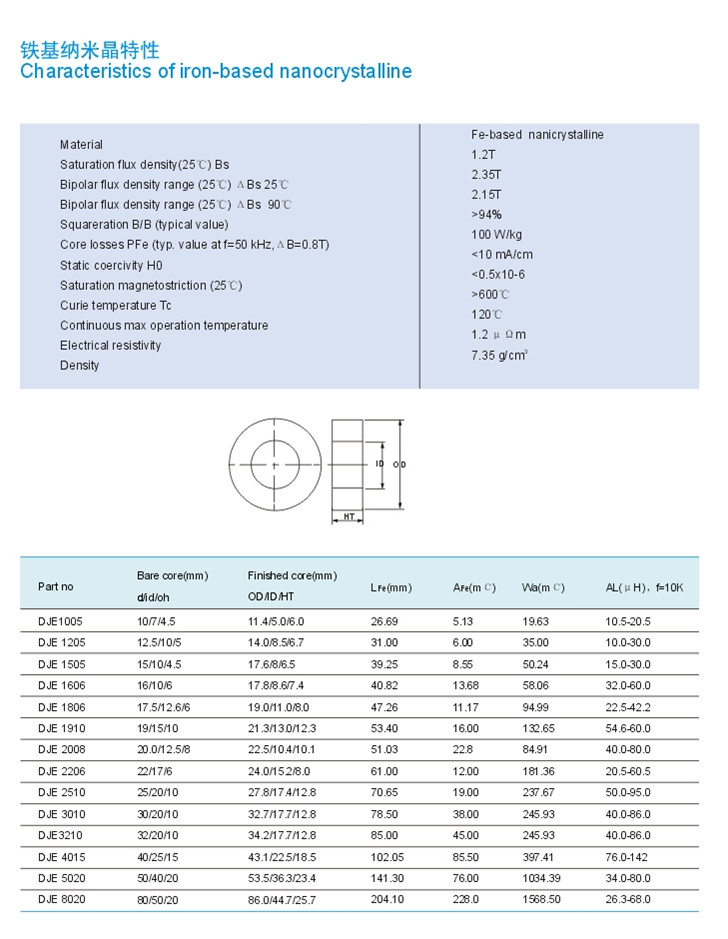

铁基纳米晶特性

material                                                 Fe-based nanicrystalline

Saturation flux density(25℃)Bs                          1.2T

Biplar flux density range（25℃）Bs25℃                  2.35T

Bipolar flux density （25℃）Bs 90℃                     2.15T

Squareration B/B （typical value）                       ＞94%

Core losses PFe （typ.value at f=50 kHz,B=0.8T）         100W/kg

Static coercivity H0                                     ＜10 mA/cm

Saturation magnetostriction(25℃)                        ＜0.5x10-6

Curie temperature Tc                                     ＞500℃

Densiy                                                   120℃

                                                         1.2m

                                                         7.35 g/xm

材料                                                     Fe-based nanicrystalline

饱和磁通密度（BS 25℃）                                  1.2T

双极型bs25℃磁通密度范围（25℃）                         2.35T

磁通密度（BS 25℃双极90℃）                              2.15T

squareration B／B（典型值）                              100W/kg

铁芯损耗（typ.value PEF（F = 50千赫，B = 0.8）           ＜10 mA/cm

静态coercivity H0                                         ＜0.5x10-6

饱和磁致伸缩系数（25℃）                                  ＞500℃

的居里温度Tc                                                1.2m

密度                                                     7.35 g/xm

纳米晶优势

    纳米晶材料具有非常优秀的综合磁性能：高饱和磁感(1.2T)、高初始磁导率(8×104)、低Hc(0.32A/M), 高磁感下的高频损耗低(P0.5T/20kHz=30W/kg)，电阻率为80μΩ/cm，比坡莫合金(50-60μΩ/cm)高, 经纵向或横向磁场处理，可得到高Br(0.9)或低Br 值(1000Gs)。是目前市场上综合性能最好的材料，最佳频率范围：20kHz-50kHz。广使用在大功率开关电源、逆变电源、磁放大器、高频变压器、高频变换器、高频扼流圈铁芯、电流互感器铁芯、漏电保护开关、共模电感铁芯。

    纳米晶合金的磁导率、Hc值接近晶态高坡莫合金及钴基非晶，且饱和磁感Bs与中镍坡莫合金相当，热处理工艺简单，是一种理想的廉价高性能软磁材料;虽然纳米晶合金的Bs值低于铁基非晶和硅钢，但其在高磁感下的高频损耗远低于它们，并具有更好的耐蚀性和磁稳定性。纳米晶合金与铁氧体相比，在低于50kHz时，在具有更低损耗的基础上具有高2至3倍的工作磁感，磁芯体积可小一倍以上。

铁基纳米晶作用

    铁基纳米晶合金由铁、硅、硼和少量的铜、钼、铌等组成，其中铜和铌是获得纳米晶结构必不可少的元素。它们首先被制成非晶带材，然后经过适当退火，形成微晶和非晶的混合组织。这种材料虽然便宜，但磁性能极好，几乎能够和非晶合金中最好的钴基非晶合金相媲美，但是却不含有昂贵的钴，是工业和民用中高频变压器、互感器、电感的理想材料，也是坡莫合金和铁氧体的换代产品。
